Végre sikerült mindent beszereznem a tracer építéséhez, így neki is fogtam...

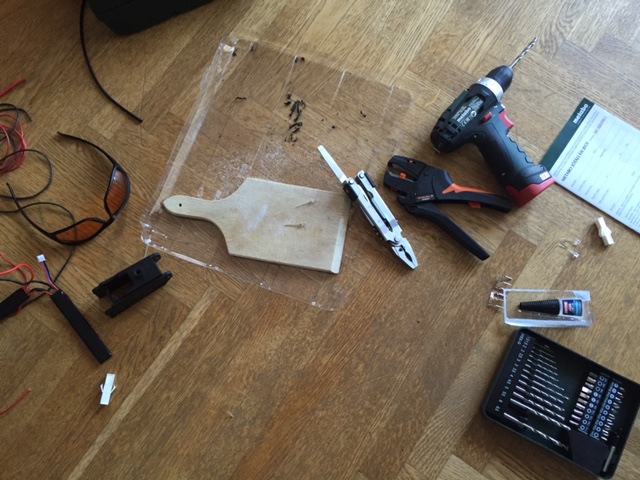

Eszközök:

• forrasztópáka
• fúró
• kéziszerszámok (ki mivel szeret dolgozni, vezeték vágáshoz és csupaszoláshoz)

Anyaglista:

• UV LED (4db, de ez hop up kamrától függ)   50-80 HUF/db
• kábel 10cm( nem árt a szilikonozott, kis keresztmetszet is elég) kb.500HUF/m =>50huf
• zsugorcső (nem árt szigetelni a forrasztásnál)  100 HUF
• csatlakozó ( amivel a Lipora kötöm a ledet,de erről majd írok) 800 HUF
• táradapter ( erre is kitérek majd :) ) 2000 HUF

Előrebocsátom , hogy amit most le fogok írni, az csak a G36 variánsokra érvényes. Az átlagos hop up kamra  (torzított) T alakú. Baloldalt kapcsolódik a gearboxhoz, alulról jön a BB a tárakból, jobb oldalt pedig csatlakozik a csőhöz.

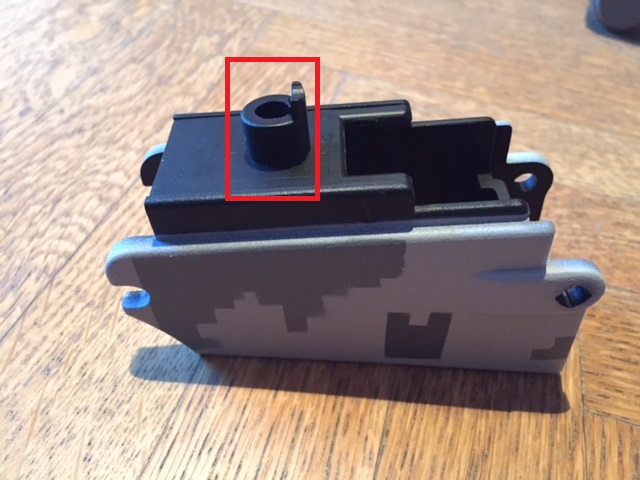

A G36 hop up kamrája annyiban más, hogy a tár felé futó rész a táradapterhez kapcsolódik (pirossal keretezett rész), és maga a hopup kamra csak egy henger alak.:

Ez nagyban megkönnyíti a tracer beépítését, mert még más esetben a kamrát kéne megfúrni, itt elég az adaptert. Ami nagyon fontos, hogy sok hely van a ledeknek és a vezetékeknek, más modelleknél ez problémát okozhat.

Vettem is 1et használtan kőkemény 2000 jó magyar forintért, így ha el is cseszem, csinálok 1 újat, és nem 1 kamrát bukok vele.

Akkor kezdjük :)

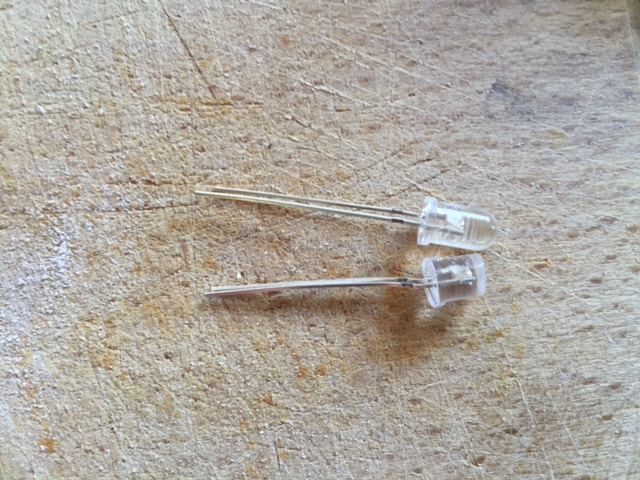

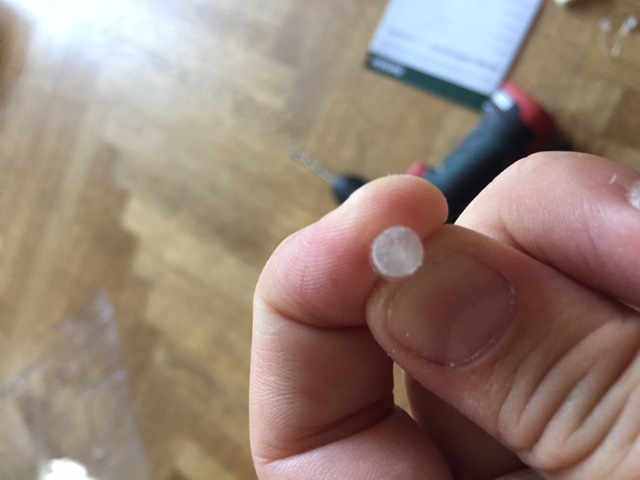

Miután beszereztük az adaptert, a kis pöcköt 4 irányból (vagy kevesebből) fúrjuk meg a led méretének megfelelő átmérővel (kb 4.5 - 5 mm az esetemben). Toljuk bele a ledet és nézzük meg, hogy mennyire lóg bele a csőbe a led kúpja. Miután ez megvolt húzzuk ki a ledet, és reszeljük le a tetejét. (vagy vágjuk, ha van hozzá megfelelő eszközünk)

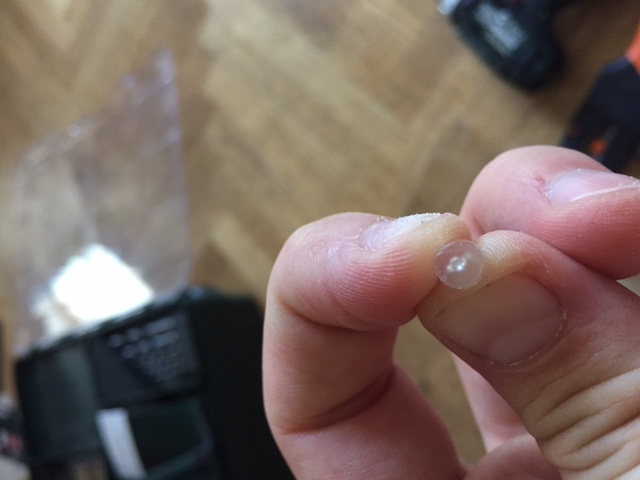

A reszelés után le kell polírozni a tetejét, hogy több fénye legyen. Ezt dörzspapírral, vagy valami durvább szövettel tudjuk megoldani. (ill. kapható fúróba rakható polírozó, be lehet rá ruházni :) )

Az összes ledet alakítsuk át az előzők szerint. Miután mindennel készen vagyunk tegyük őket a helyükre és ellenőrizzük, hogy egyik sem lóg bele a BBk útjába.

Miután megvolt az ellenőrzés, pillanatragasztóval vonjuk be óvatosan a ledeket oldalát és toljuk őket a helyükre. (a tetejére figyeljünk, hogy ne legyen ragasztós a BB csatorna)

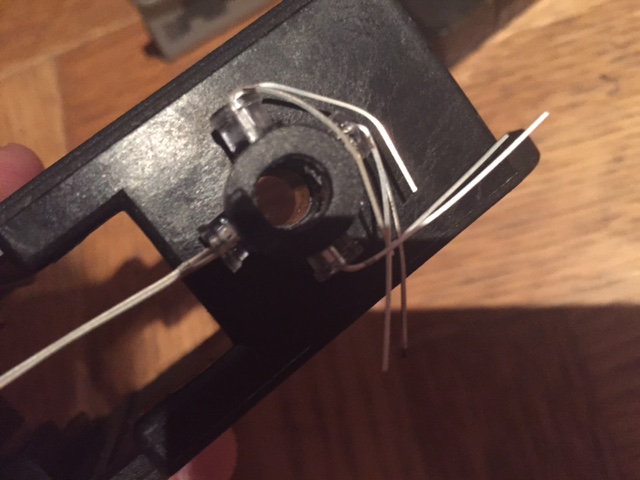

Miután megszáradt a ragasztás illesszük  össze a ledek lábát a megfelelő pólusoknál ( a hosszabb a pozitív) az azonosakat összeérintve. Érdemes már úgy beragasztani őket,h. mindenhol felfelé legyen mondjuk a pozitív.

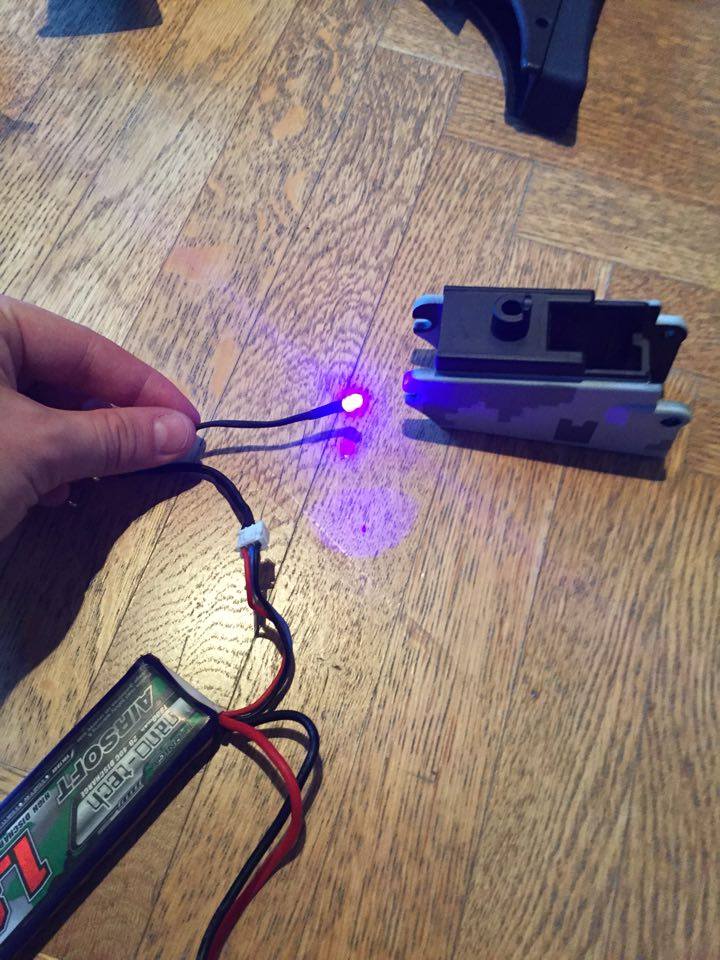

Forraszuk össze a megfelelő helyen, a felesleget pedig vágjuk le. A két lábat csatlakoztassuk rá az aksira és ellenőrizzük,h. mindegyik megfelelően világít. Fontos, hogy ne zárjuk rövidre a rendszert, ezért zsugorcsővel/szigszalaggal próbáljuk őket egymástól elszigetelni.

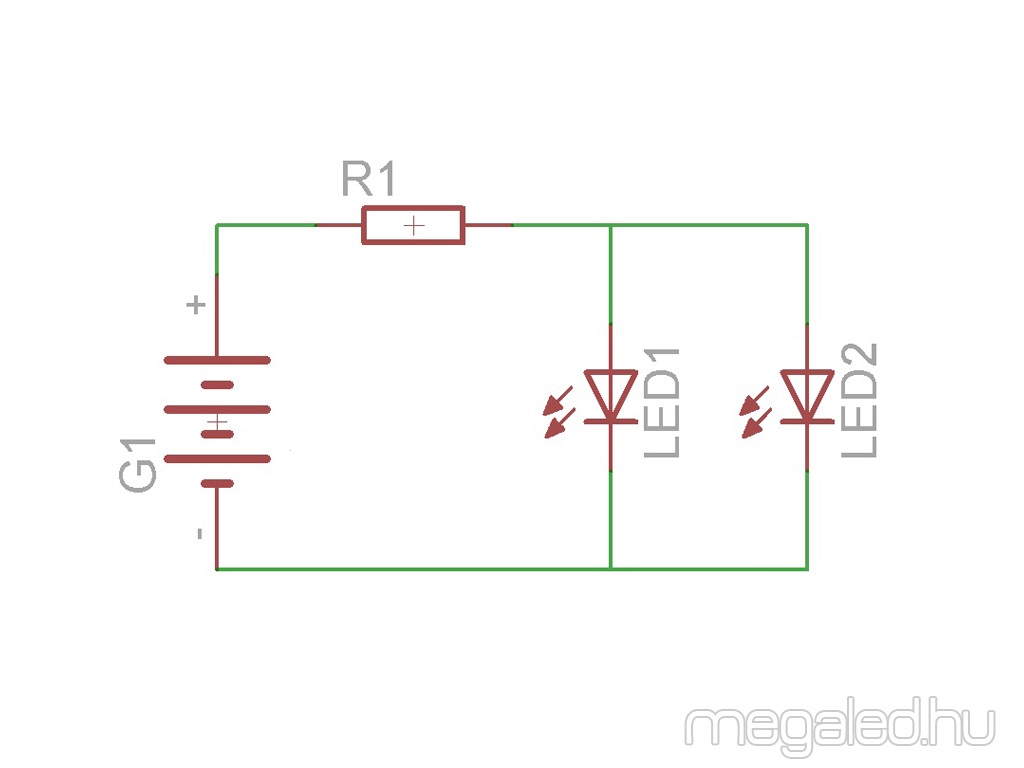

Visszatérve az aksira, amennyiben lipo akkut használunk, akkor nincs bonyolult dolgunk, mert a kis balanszeres csatin rá lehet kötni bármelyik cellára az egységet. A cellák 3.7Vos feszültségszinten vannak (elvileg, vagy legalábbis ekörül), mivel 3,8 V a nyitófeszültsége az uv lednek amit vettem (katalógus adat), így nem kell előtét ellenállást illesztenem a rendszerhez.

A balanszeres csati előnye, hogy bármelyik cellát elérhetjük rajta, így a cellák számának megfelelő csati beszerzésén kívül nincs sok dolgunk.

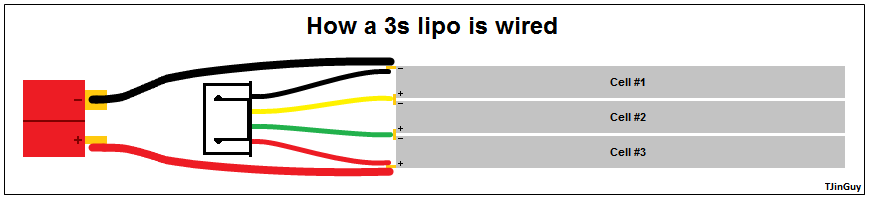

A melléklet képen látható, hogy pl. a sárga-fekete párossal elérjük az első cellát, ami számunkra pont elég. (nyilván tetszőleges, hogy melyiket használjuk, ennyi led nem fogyaszt annyit, hogy hosszú távon problémát okozzon, de ha nem cellára akarjuk kötni, akkor a fekete-piros párosra kell csatlakoznunk)

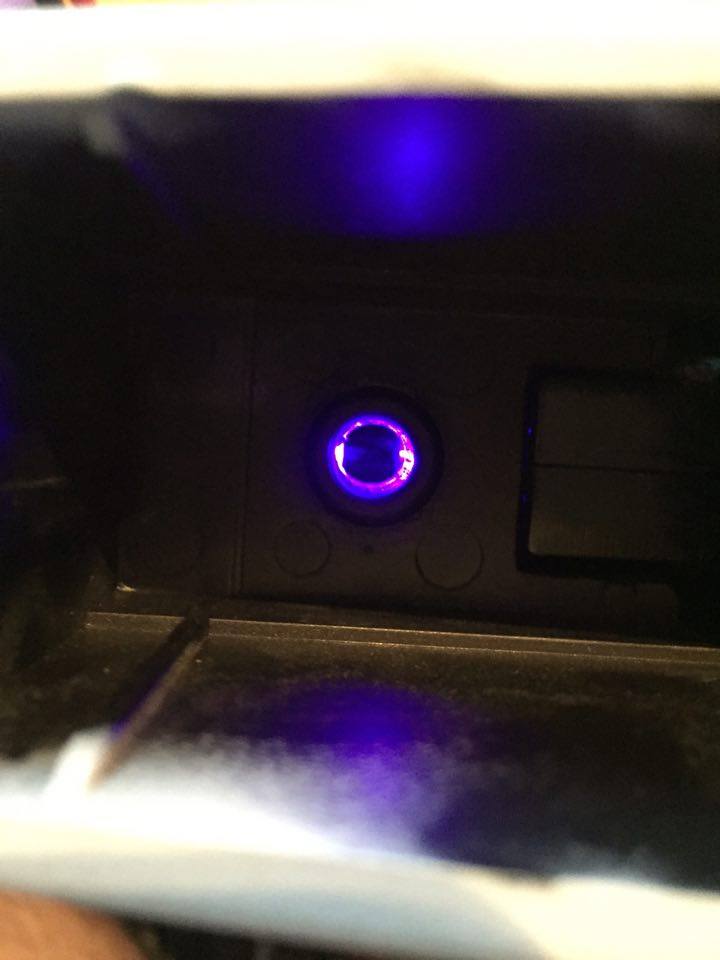

Amint a csatlakozókat összeraktuk az adaptert vissza is tehetjük a helyére. Ügyeljünk arra, hogy más vezetéket hop up kamrát stb. ne toljon arrébb az új egység.

Jó játékot :)
